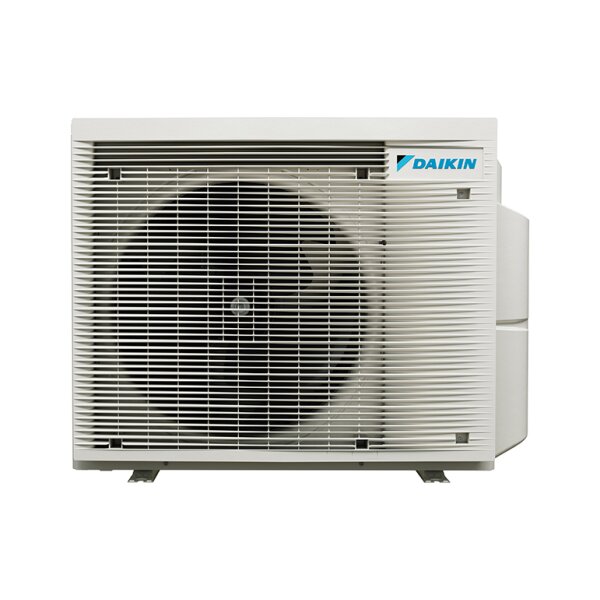

Daikin Multisplit Außengerät 3MXM52A9
- Breites Spektrum an anschließbaren Innengeräten
- Außengerät mit Swing-Verdichter
- Multisplit-Anwendung
- Kältemittel R32 für geringere Auswirkung auf die Umwelt
- Saisonale Effizienz mit Werten von A+++ im Kühlbetrieb und A++ im Heizbetrieb
- Neues Design für das Außengerät
Das Daikin Multisplit Außengerät bietet eine vielseitige Lösung für Klimatisierungsbedürfnisse in verschiedenen Umgebungen. Mit der Möglichkeit, verschiedene Typen von Innengeräten anzuschließen, wie zum Beispiel Wandgeräte, Truhengeräte und Zwischendeckengeräten, bietet es flexible Installationsmöglichkeiten für unterschiedliche Raumkonfigurationen.
Ausgestattet mit einem Swingverdichter, zeichnet sich das Außengerät durch einen niedrigen Geräuschpegel und äußerst geringen Energieverbrauch aus, was zu einem angenehmen Raumklima und Kosteneinsparungen führt.
Dieses Multi-Außengerät ermöglicht den Anschluss von 2 bis zu 3 Innengeräten, die jeweils individuell gesteuert werden können, ohne dass sie sich im selben Raum befinden oder zur selben Zeit installiert werden müssen.
Durch die Entscheidung für eine Anlage mit R-32 werden die Umweltauswirkungen im Vergleich zu Anlagen mit R-410A um 68 % reduziert. Diese umweltfreundliche Option geht einher mit einer hohen Energieeffizienz, die den Energieverbrauch deutlich senkt. Mit saisonalen Effizienzwerten von bis zu A+++ im Kühlbetrieb und A++ im Heizbetrieb dank modernster Technologie und integrierter Intelligenz bietet das Daikin Multisplit Außengerät optimale Leistung bei minimaler Umweltbelastung.
Darüber hinaus präsentiert sich das Außengerät in einem neuen Design, das nicht nur funktionell, sondern auch ästhetisch ansprechend ist und sich nahtlos in jede Umgebung integriert.
Kombinierbar mit folgenden Innengeräten
Wandgeräte
- Daikin Stylish (FTX-) in 15/20/25/35/42/50
- Daikin Emura (FTXJ) in 20/25/35/42/50
- Daikin Perfera (FTXM) in 15/20/25/35/42/50
- Daikin Comfora (FTXP) in 20/25/35
Truhengeräte
- Daikin Perfera (CVXM) in 15
- Daikin Perfera (FVXM) in 25/35/50
Zwischendeckengerät
- Deckenkassette Euroraster (FFA) in 25/35/50
| Produkteigenschaft |
Wert |
| Hersteller: |
Daikin |
| Leistung Außengerät: |
5,0-5,4 kW |
| Anzahl Innengeräte min./max.: |
2/3 |
| Energieeffizienzklasse Kühlen: |
A+++ |
| Energieeffizienzklasse Heizen: |
A++ |
| Kältemittel: |
R32 |
AUßENGERÄT 3MXM52A9
PRODUKTINFORMATION
Kühlleistung Nominal: 5,2 kW
Heizleistung Nominal: 6,8 kW
Anschließbare Leistung Max.: 790 kW
Anschließbare IGe Anzahl, min.: 2 Stk
Anschließbare IGe Anzahl, max.: 3 Stk
ABMESSUNGEN
Höhe Korpus mit Teilen: 734 mm
Breite Korpus mit Teilen: 974 mm
Tiefe Korpus mit Teilen: 408 mm
Gewicht netto: 57 kg
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -10 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Strom – 50 Hz Max. Sicherung: 20 A
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
SCHALLANGABEN
Schalldruckpegel Kühlen: 46 dB(A)
Schalldruckpegel Heizen: 47 dB(A)
Schallleistungspegel Kühlen: 59 dB(A)
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 50 m
Leitungslänge AG - IG Max.: 25 m
Niveauunterschied IG - AG max.: 15 m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm / 12 mm
Durchmesser Sauggasleitung Zoll: 3/8" / 1/2"
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 1,80 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 30 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
1 x Außeneinheit
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 30m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
