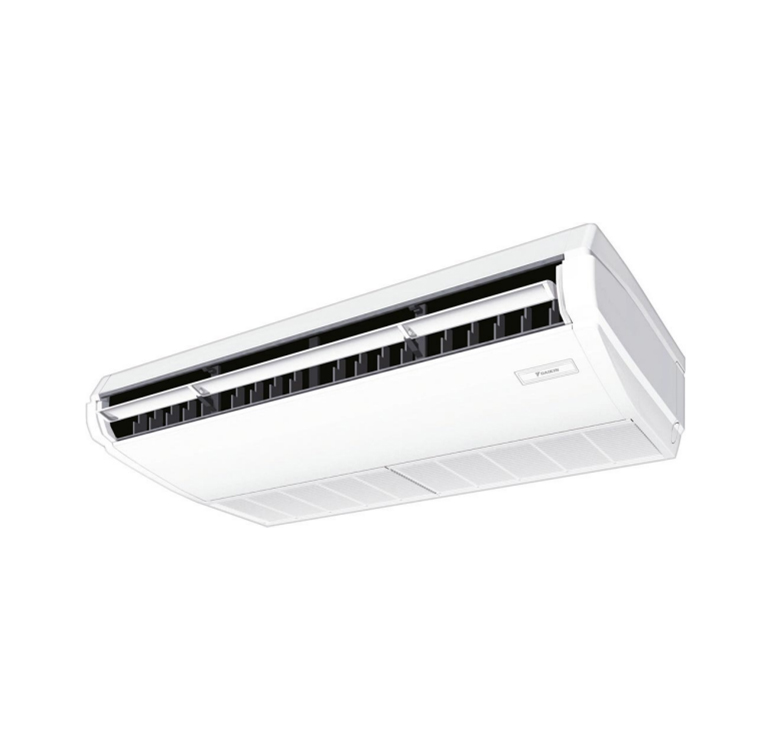

DECKENUNTERBAUGERÄT FHA35A9
LEISTUNGSDATEN
Kühlleistung, Nenn: 3,40 kW
Heizleistung, Nenn: 4,00 kW
ABMESSUNGEN
Höhe: 235 mm
Breite: 960 mm
Tiefe: 690 mm
Gewicht netto: 214kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
VENTILATOR
Anzahl Ventilatorstufen: 3 Stk.
Luftvolumenstrom Kühlen, Hoch: 840 m³/h
Luftvolumenstrom Kühlen, Mittel.: 690 m³/h
Luftvolumenstrom Kühlen, Norm.: 600 m³/h
Luftvolumenstrom Heizen, Hoch: 840 m³/h
Luftvolumenstrom Heizen, Mittel: 690 m³/h
Luftvolumenstrom Heizen, Norm.: 600 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 36 dB(A)
Schalldruckpegel Kühlen, Mittel: 34 dB(A)
Schalldruckpegel Kühlen, Niedrig: 31 dB(A)
Schalldruckpegel Heizen, Hoch: 36 dB(A)
Schalldruckpegel Heizen, Mittel: 34 dB(A)
Schalldruckpegel Heizen, Niedrig: 31 dB(A)
Schallleistungspegel Kühlen: 53 dB(A)
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"

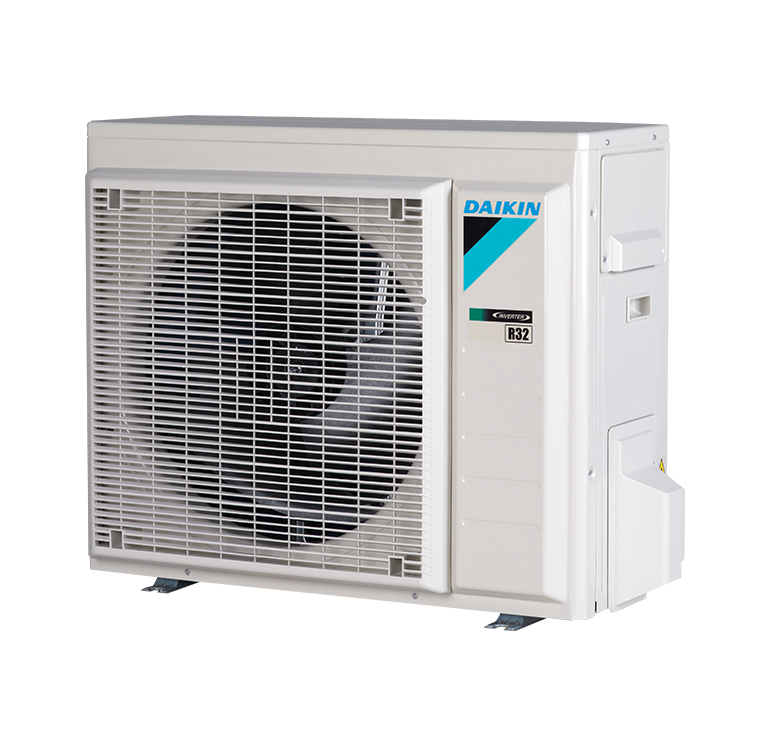

AUßENGERÄT RXM35R9
PRODUKTINFORMATION
Anschlussleistung IGe, min. 1: 3,50 kW
Anschlussleistung IGe, max. 1: 3,50 kW
Anschließbare IGe Anzahl, min.: 1 Stk
Anschließbare IGe Anzahl, max.: 1 Stk
Nominale Effizienz SEER, Kühlen: 6,24
Nominale Effizienz SCOP, Heizen: 4,43
ABMESSUNGEN
Höhe Korpus mit Teilen: 550 mm
Breite Korpus mit Teilen: 765 mm
Tiefe Korpus mit Teilen: 285 mm
Gewicht netto: 32 kg
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Leistungsaufnahme Kühlen, Nenn: 0,91 kW
Leistungsaufnahme Heizen, Nenn: 0,98 kW
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
SCHALLANGABEN
Schalldruckpegel Kühlen: 49 dB(A)
Schalldruckpegel Heizen: 49 dB(A)
Schallleistungspegel Kühlen: 61 dB(A)
Schallleistungspegel Heizen: 61 dB(A)
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 20 m
Höhendifferenz AG höher IG, max.: 15 m
Höhendifferenz AG tiefer IG, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 0,62 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 10 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
