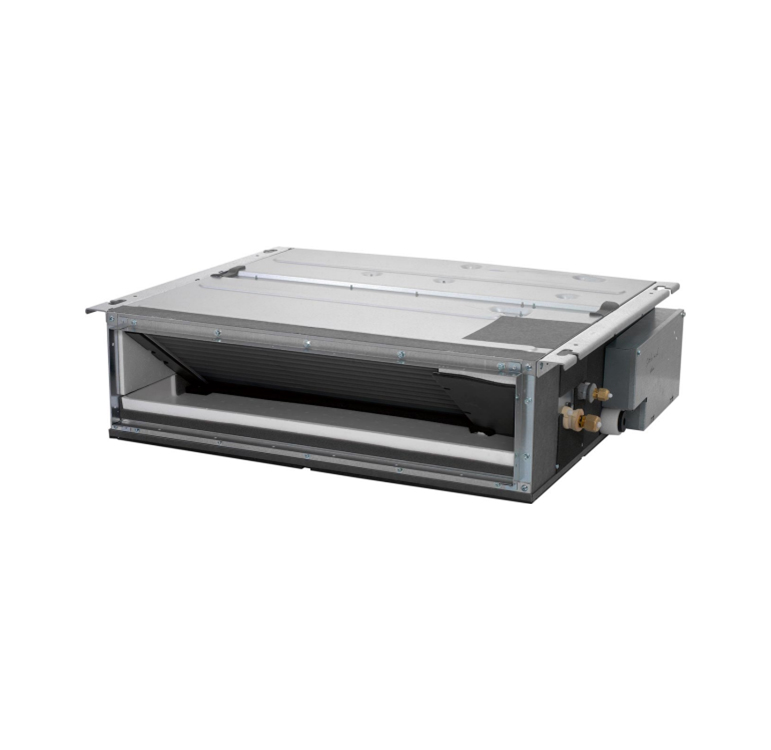

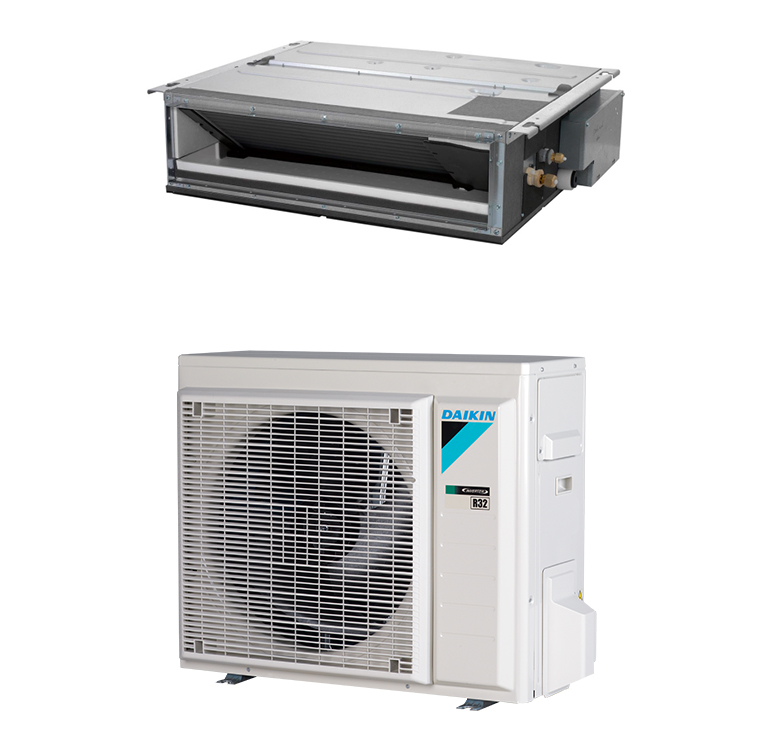

Daikin Monosplit-Klimaanlage mit Kanalgerät
Kompaktes, diskretes Kanalgerät mit nur 200 mm Höhe
Produkteigenschaften von Daikin FDXM
- Kompakte Abmessungen; kann leicht in Zwischendecken von lediglich 240 mm Höhe eingebaut werden
- Niedriger Energieverbrauch dank Gleichstrom-Ventilatormotor
- Mit einem mittleren externen statischen Druck von bis zu 40 Pa kann das Gerät mit flexiblen Kanälen verschiedenster Länge eingesetzt werden
- Gerät nicht sichtbar, da es in die Zwischendecke installiert wird: nur Ansaug- und Ausblasgitter sind sichtbar
- Vereinheitlichte Baureihe von Innengeräten für R32 und R410A
- Selbstreinigender Filter als Option gewährleistet durch regelmäßige Filterreinigung maximale Effizienz, Komfort und Zuverlässigkeit
- Mehrbereichs-Bausatz ermöglicht mehrere individuell geregelte Klimatisierungszonen, die über ein Innengerät bedient werden
- Sprachsteuerung wesentlicher Funktionen wie Solltemperatur, Betriebsart, Ventilatordrehzahl usw. via Amazon Alexa oder Google Assistant
- Daikin Residential Controller (optional): Regeln Sie Ihr Innengerät von jedem Standort aus über eine App, Ihr lokales Netzwerk oder Internet.

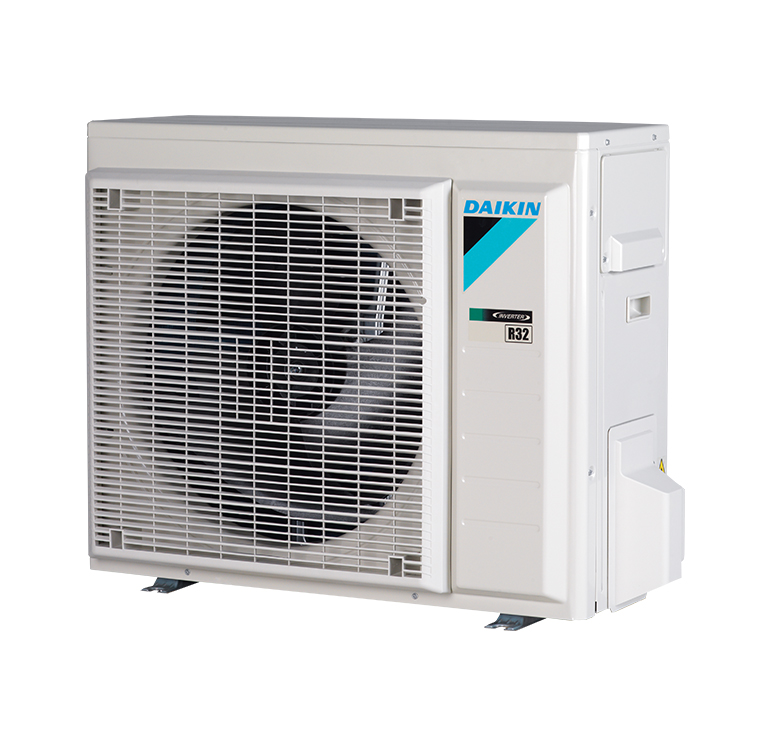

Produkteigenschaften von Daikin RXM-M9
- Mit Korrosionsschutz behandelte Wärmetauscherrippe im Außengerät
- Daikin Außengeräte haben ein gefälliges Design und sind robust und können auf dem Dach oder auf der Terrasse oder einfach an eine Wand montiert werden.
- Außengeräte sind mit einem Swingverdichter ausgestattet, der sich durch einen niedrigen Geräuschpegel und äußerst geringen Energieverbrauch auszeichnet
- Außengeräte für Split-Anwendung
- Mit einer Entscheidung für eine Anlage mit R-32 verringern sich die Auswirkungen auf die Umwelt auf 68 % im Vergleich zu Anlagen mit R-410A. Dank der hohen Energieeffizienz sinkt der Energieverbrauch unmittelbar.
Produkteigenschaften im Überblick:
Daikin Residential Controller (optional) (Zubehör)
Regeln Sie Ihr Raumklima von jedem Standort aus über Smartphone oder Tablet.
Betrieb bei Abwesenheit
Hält die Innentemperatur während der Abwesenheit auf einem angegebenen Komfortniveau und spart somit Energie.
Nur Lüften
Das Gerät kann auch nur als Ventilator genutzt werden, ohne dabei die Luft zu heizen oder zu kühlen.
Ventilatordrehzahlstufen (3 Stufen)
Die Ventilatordrehzahl kann auf eine der angegebenen Drehzahlstufen eingestellt werden.
Entfeuchtungs-Programm
Ermöglicht das Absenken der Luftfeuchtigkeit in einem Raum, ohne die Raumtemperatur zu verändern.
Luftfilter
Entfernt Staubpartikel aus der Luft, um eine Versorgung mit Reinluft zu gewährleisten.
Wochen-Zeitschaltuhr
Kann auf einen Start von Heizbetrieb oder Kühlbetrieb zu einem bestimmten Zeitpunkt am Tag oder in der Woche eingestellt werden.
24-Stunden-Timer
Kann über 24 Stunden zu jedem Zeitpunkt zum Starten des Betriebs eingestellt werden

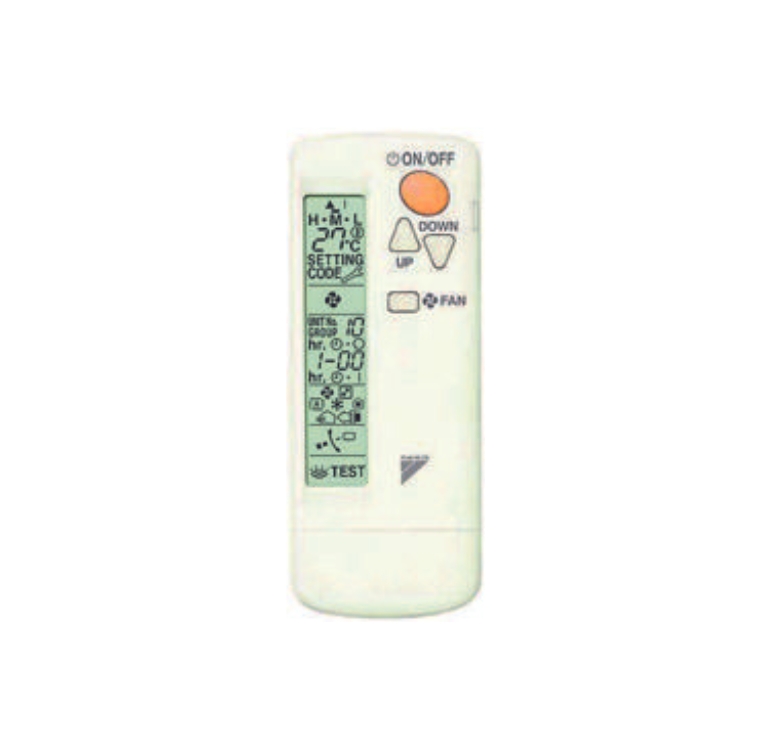

Infrarot-Fernbedienung (Zubehör)
Startet, stoppt und reguliert die Klimaanlage aus der Ferne.
Verkabelte Fernbedienung (Zubehör)
Startet, stoppt und reguliert die Klimaanlage.
Zentrales Schaltfeld (Zubehör)
Startet, stoppt und reguliert mehrerer Klimaanlagen von einem zentralen Punkt aus.
Automatischer Wiederanlauf
Nach einem Stromausfall nimmt das Gerät automatisch wieder den Betrieb mit den ursprünglichen Einstellungen auf.
Selbstdiagnose
Vereinfacht die Wartung, indem jede Systemstörung und jede Betriebsunregelmäßigkeit angezeigt wird.
Twin-, Triple-, Doppel-Twin-Anwendung
2, 3 oder 4 Innengeräte können an ein einziges Außengerät angeschlossen werden, auch wenn es sich dabei um Geräte mit unterschiedlichen Leistungen handelt. Alle Innengeräte werden im gleichen Modus (Kühlen oder Heizen) über eine Fernbedienung betrieben.
Multisplit-Anwendung
Bis zu 5 Innengeräte können an ein einziges Multisplit- Außengerät angeschlossen werden, auch wenn es sich dabei um Geräte mit unterschiedlichen Leistungen handelt. Alle Innengeräte können in derselben Betriebsart (Kühlen oder Heizen) individuell betrieben werden.
VRV für den Wohnbereich
An ein einzelnes Außengerät können bis zu 9 Innengeräte (auch mit unterschiedlichen Leistungen und bis zu Klasse 71) angeschlossen werden. Alle Innengeräte können innerhalb des gleichen Modus individuell betrieben werden.
Infrastrukturkühlung
Entfernt in einer zuverlässigen, effizienten und flexiblen Weise kontinuierlich die Wärme, die von IT und Servern erzeugt wird, um eine maximale Betriebszeit und somit die beste Amortisation zu gewährleisten.
Selbstreinigender Filter (Zubehör)
Der Filter reinigt sich automatisch selbst. Einfachheit der Unterhaltung bedeutet, eine optimale Energieeinsparung und maximalen Komfort, ohne dass teure oder zeitaufwendige Wartungsarbeiten notwendig sind.
Mehrbereichs-Betrieb (Zubehör)
Ermöglicht das Einrichten von bis zu 6 eigenständig regelbaren Klimatisierungsbereichen an einem einzigen Innengerät
KANALGERÄT FDXM60F9
LEISTUNGSDATEN
Kühlleistung, Nenn: 6,00 kW
Heizleistung, Nenn: 7,00 kW
ABMESSUNGEN
Höhe Korpus ohne Teile: 200 mm
Breite Korpus ohne Teile: 1.150 mm
Tiefe Korpus ohne Teile: 620 mm
Gewicht netto: 28 kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
VENTILATOR
Anzahl Ventilatorstufen: 3 Stk.
Externe statische Pressung: 40 Pa
Luftvolumenstrom Kühlen, Hoch: 948 m³/h
Luftvolumenstrom Kühlen, Mittel.: 876 m³/h
Luftvolumenstrom Kühlen, Norm.: 798 m³/h
Luftvolumenstrom Heizen, Hoch: 960 m³/h
Luftvolumenstrom Heizen, Mittel: 888 m³/h
Luftvolumenstrom Heizen, Norm.: 810 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Hoch: 38 dB(A)
Schalldruckpegel Kühlen, Mittel: 35 dB(A)
Schalldruckpegel Kühlen, Niedrig: 30 dB(A)
Schalldruckpegel Heizen, Hoch: 38 dB(A)
Schalldruckpegel Heizen, Mittel: 35 dB(A)
Schalldruckpegel Heizen, Niedrig: 30 dB(A)
Schallleistungspegel Kühlen: 56 dB(A)
Schallleistungspegel Heizen: 56 dB(A)
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"
AUßENGERÄT RXM60A
PRODUKTINFORMATION
Anschlussleistung IGe, min. 1: 6,00 kW
Anschlussleistung IGe, max. 1: 6,00 kW
Anschließbare IGe Anzahl, min.: 1 Stk
Anschließbare IGe Anzahl, max.: 1 Stk
Nominale Effizienz SEER, Kühlen: 6,00
Nominale Effizienz SCOP, Heizen: 3,80
ABMESSUNGEN
Höhe Korpus mit Teilen: 735 mm
Breite Korpus mit Teilen: 870 mm
Tiefe Korpus mit Teilen: 373 mm
Gewicht netto: 50 kg
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Leistungsaufnahme Kühlen, Nenn: 2,05 kW
Leistungsaufnahme Heizen, Nenn: 2,18 kW
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
SCHALLANGABEN
Schalldruckpegel Kühlen: 48 dB(A)
Schalldruckpegel Heizen: 49 dB(A)
Schallleistungspegel Kühlen: 63 dB(A)
Schallleistungspegel Heizen: 63 dB(A)
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 20 m
Höhendifferenz AG höher IG, max.: 15 m
Höhendifferenz AG tiefer IG, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 1,15 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 10 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"
1 x Inneneinheit
1 x Außeneinheit
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 10m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- und zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden:
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
