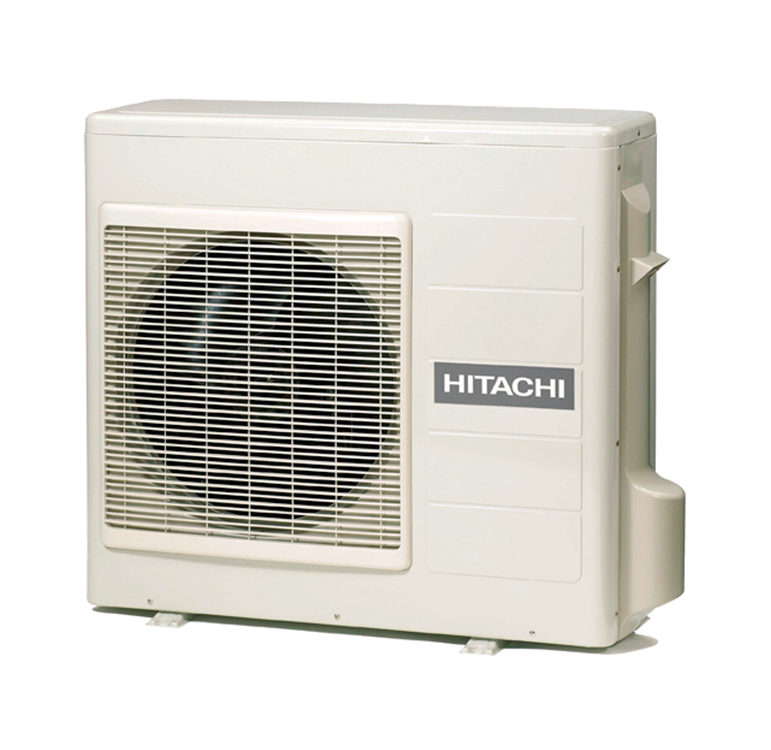

Multi-Split Außengerät RAM-70NP4E - Hitachi
für 2-4 Innengeräte
Die durchdachte Gestaltung dieses Geräts folgt den aktuellen Ecodesign-Richtlinien (ErP), was zu einer beeindruckenden Effizienz des Systems führt. Mit einem DC-Inverter als Verdichter gewährleistet das Gerät einen optimalen und sparsamen Betrieb. Die Leistung wird dynamisch an die Anforderungen von Kühl- oder Heizzwecken angepasst. Eine separate Anbindung der Inneneinheiten an die Außeneinheit ermöglicht eine flexible Installation und optimiert die Gesamtfunktionalität des Systems.
Je nach gewähltem System haben Sie die Möglichkeit, zwischen 2 und 5 Inneneinheiten an eine einzige Außeneinheit anzuschließen. Im Vergleich zur Verwendung mehrerer einzelner Split-Systeme, bei denen für jede Inneneinheit eine separate Außeneinheit erforderlich ist, bieten Multi-Split-Systeme den Vorteil einer ansprechenderen Außengestaltung und minimieren die visuellen Beeinträchtigungen für Ihr Zuhause. Die Entscheidung für ein Multi-Split-System ist eine hervorragende Wahl, um den Aufwand und die zusätzlichen Kosten zu vermeiden, die mit der Installation mehrerer einzelner Split-Systeme einhergehen
Anschließbare Innengeräte
Wandgeräte Performance
Wandgeräte Shirokuma
Truhengeräte Shirokuma
Deckenkassetten RAI
Außengerät RAM-70NP4E
LEISTUNGSDATEN
Kühlleistung, Nenn: 7,00 kW
Kühlleistung, min.: 2,40 kW
Kühlleistung, max.: 8,80 kW
Heizleistung, Nenn: 8,50 kW
Heizleistung, min.: 2,60 kW
Heizleistung, max.: 9,50 kW
Nominale Effizienz EER Kühlen: 3,70
Nominale Effizienz COP Heizen: 4,20
PRODUKTINFORMATION
Gewicht netto: 58 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIE
Anschließbare IGe Anzahl, min.: 2 Stk.
Anschließbare IGe Anzahl, max.: 4 Stk.
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A++
Saisonale Effizienz SEER, Kühlen: 8,10
Saisonale Effizienz SCOP, Heizen: 4,60
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -10 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 43 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 21 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Max. Betriebsstrom: 10 A
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 2,50 mm²
Schutzart: IP X4
VENTILATOR
Anzahl Ventilatoren: 1 Stk.
Luftvolumenstrom Kühlen, max.: 2.700 m³/h
Luftvolumenstrom Heizen, max.: 2.700 m³/h
SCHALLANGABEN
Schallleistungspegel Kühlen: 50 dB(A)
Schallleistungspegel Heizen: 53 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 800 mm
Breite Korpus mit Teilen: 850 mm
Tiefe Korpus mit Teilen: 298 mm
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 2,05 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 30 m
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 60 m
Höhendifferenz AG höher IG, max.: 20 m
Höhendifferenz AG tiefer IG, max.: 20 m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 4x 6 mm / 1/4"
Durchmesser Sauggasleitung: 3x 10 mm / 3/8" + 1x 12 mm / 1/2"
1 x Außeneinheit
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 30m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden:
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich ?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
