Hitachi Shirokuma Truhengerät - Monosplit-Klimaanlage
Die Einzigartigkeit dieses Truhengeräts zeigt sich in seiner vielseitigen Anpassungsfähigkeit. Die Luftzufuhr erfolgt gezielt von unten, was zu einer effizienteren Luftverwirbelung führt. Es kann auch ohne Standfuß an der Wand montiert werden und besticht durch seine ruhige Eleganz. In Kombination mit höchster Energieeffizienz bietet es ein ganzjähriges Wohlfühlklima, das perfekt zu Ihnen passt. In jeder Hinsicht.
Das Design-Truhengerät eignet sich sowohl für die Bodenaufstellung als auch für die Wandmontage in Bodennähe. Das weiße Kunststoffgehäuse, ähnlich RAL 9016, wird durch eine geätzte Frontblende optisch aufgewertet.
Die Luft tritt im unteren Bereich über einen großen Flügel mit großem Schwenkbereich aus. Der Luftaustritt verfügt über eine motorisch verstellbare Luftleitlamelle, während die vertikalen Lamellen manuell eingestellt werden können.
Falls eine Integration in ein SOMFY Netzwerk (Home-Automation-System) oder die Bedienung per App gewünscht ist, bietet das Gerät ausreichend Platz, um den externen Adapter im oder am Gerät zu platzieren. Neben der Hi-Kumo App (basierend auf WiFi) für Endverbraucher kann auch ein Software-Upgrade auf Fernwartung ermöglicht werden (Hi-Kumo Pro).
AUSSTATTUNG

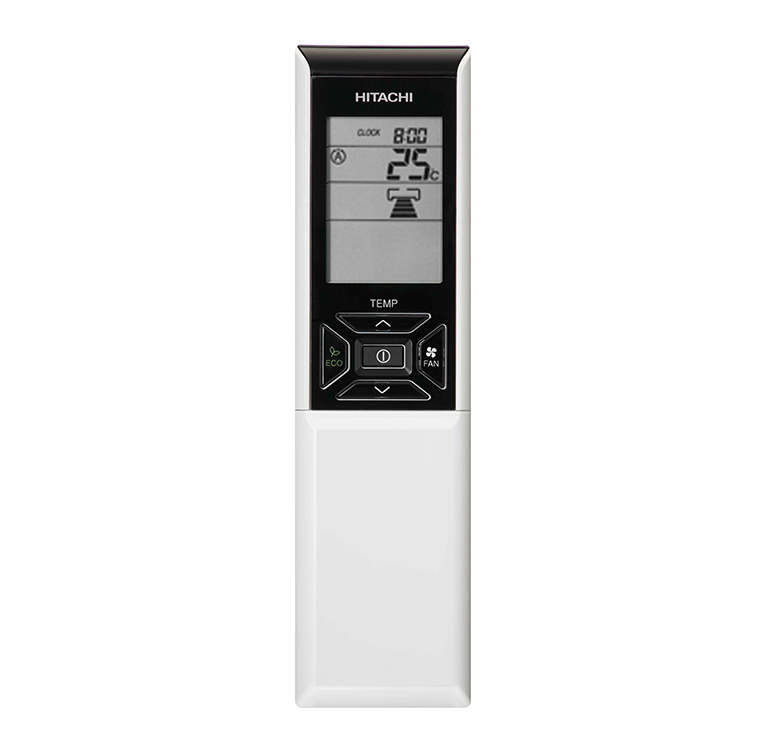

IR Fernbedienung mit großer LCD Anzeige (60x220x20mm)
Edelstahlluftfilter und Geruchsfilter
Automatische Einschaltung nach Spannungsausfall
Automatische Umschaltung (Kühlen & Heizen)
Wochentimer / Sleep Timer
Betriebsarten: Kühlen / Heizen / Entfeuchten / Automatik / Lüfter

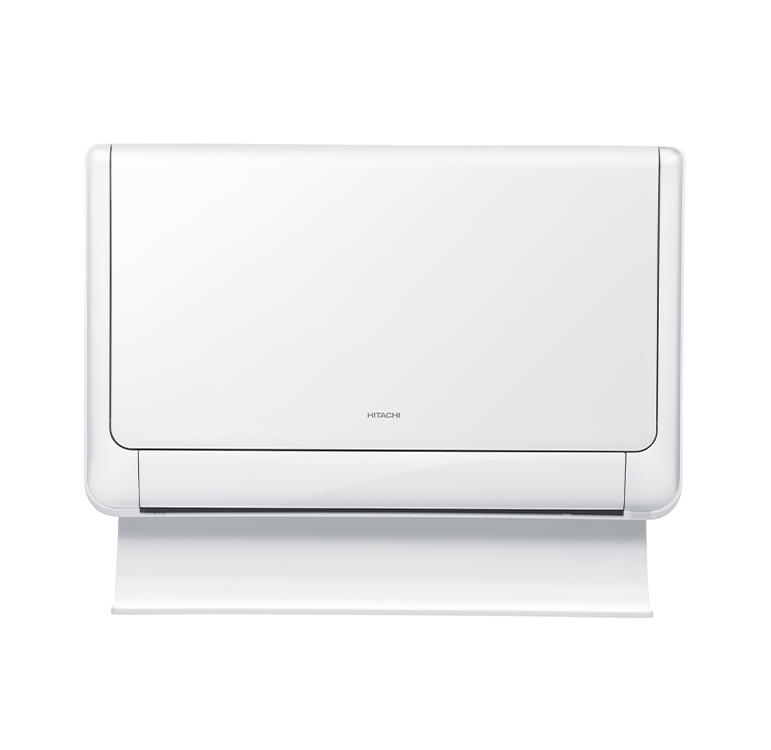

Truhengerät Shirokuma RAF-25RXE
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,50 kW
Kühlleistung, min.: 0,90 kW
Kühlleistung, max.: 3,10 kW
Heizleistung, Nenn: 3,40 kW
Heizleistung, min.: 0,90 kW
Heizleistung, max.: 4,40 kW
PRODUKTINFORMATION
Gewicht netto: 15 kg
Produktfarbe: Verkehrsweiß (ähnlich RAL 9016)
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzart: IP X0
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk.
Luftvolumenstrom Kühlen 1. Stufe: 270 m³/h
Luftvolumenstrom Kühlen 2. Stufe: 390 m³/h
Luftvolumenstrom Kühlen 3. Stufe: 510 m³/h
Luftvolumenstrom Kühlen 4. Stufe: 630 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen 1. Stufe: 20 dB(A)
Schalldruckpegel Kühlen 2. Stufe: 27 dB(A)
Schalldruckpegel Kühlen 3. Stufe: 31 dB(A)
Schalldruckpegel Kühlen 4. Stufe: 38 dB(A)
Schallleistungspegel Kühlen: 52 dB(A)
Schalldruckpegel Heizen 1. Stufe: 20 dB(A)
Schalldruckpegel Heizen 2. Stufe: 26 dB(A)
Schalldruckpegel Heizen 3. Stufe: 31 dB(A)
Schalldruckpegel Heizen 4. Stufe: 38 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 590 mm
Breite Korpus mit Teilen: 750 mm
Tiefe Korpus mit Teilen: 215 mm
KÄLTEKREISLAUF
Kältemittel Typ: R32
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Leitungen: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm / 1/4"
Durchmesser Sauggasleitung: 10 mm / 3/8"

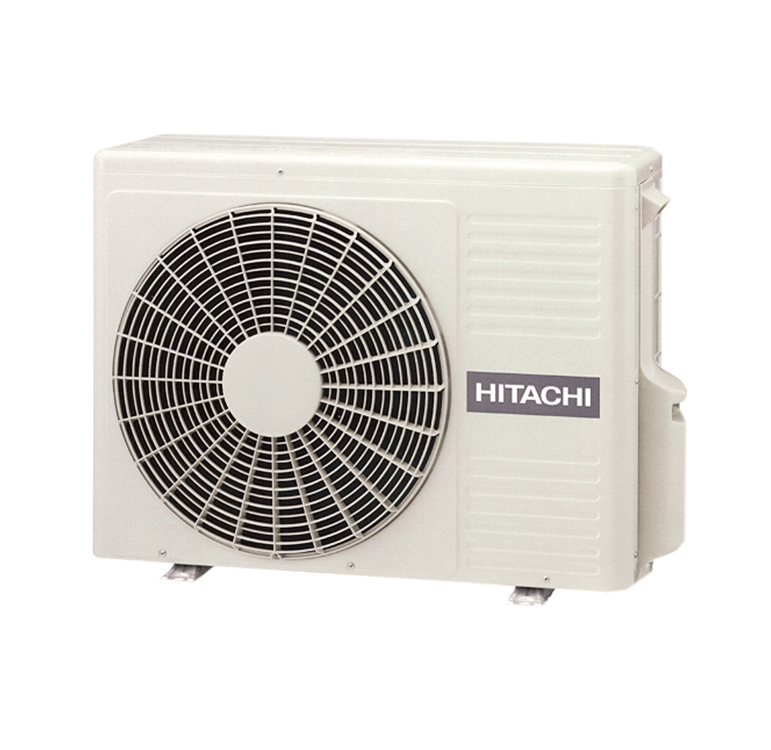

Außengerät RAC-25WXE
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,50 kW
Kühlleistung, min.: 0,90 kW
Kühlleistung, max.: 3,10 kW
Heizleistung, Nenn: 3,40 kW
Heizleistung, min.: 0,90 kW
Heizleistung, max.: 4,40 kW
Nominale Effizienz EER Kühlen: 4,65
Nominale Effizienz COP Heizen: 4,50
PRODUKTINFORMATION
Gewicht netto: 37 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIE
Anschließbare IG-Kombination, Anzahl: 1x
Energieeffizienzklasse Kühlen: A+++
Energieeffizienzklasse Heizen: A++
Saisonale Effizienz SEER, Kühlen: 8,50
Saisonale Effizienz SCOP, Heizen: 4,60
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -20 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 1,09 - 4,35 A
Betriebsstrom, Nenn, Heizen: 1,09 - 3,22 A
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 2,50 mm²
Schutzart: IP X4
VENTILATOR
Anzahl Ventilatoren: 1 Stk.
Luftvolumenstrom Kühlen, max.: 1.860 m³/h
Luftvolumenstrom Heizen, max.: 1.620 m³/h
SCHALLANGABEN
Schallleistungspegel Kühlen: 45 dB(A)
Schallleistungspegel Heizen: 59 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 600 mm
Breite Korpus mit Teilen: 792 mm
Tiefe Korpus mit Teilen: 299 mm
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 0,98 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 20 m
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 20 m
Höhendifferenz AG höher IG, max.: 10 m
Höhendifferenz AG tiefer IG, max.: 10 m
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm / 1/4"
Durchmesser Sauggasleitung: 10 mm / 3/8"

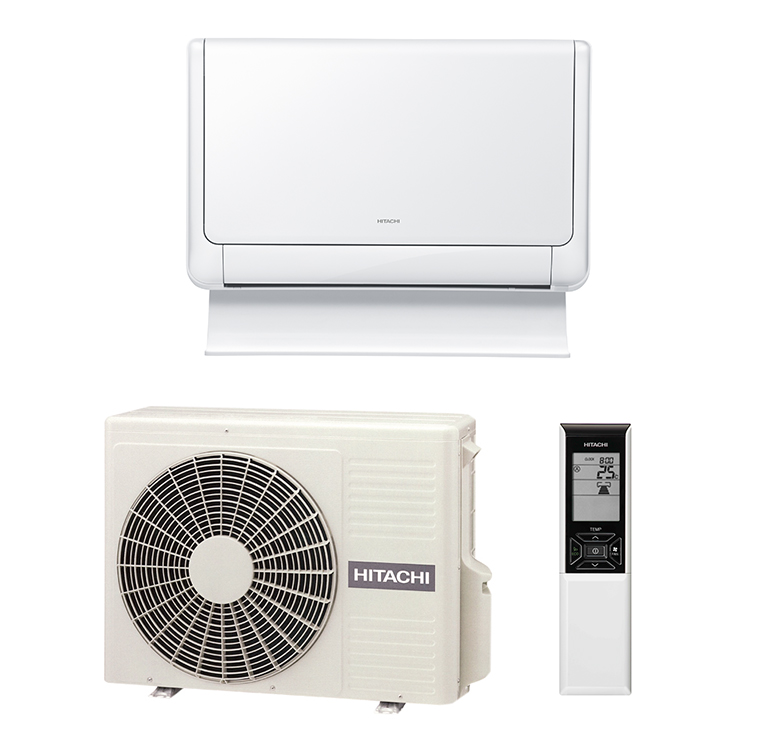

1 x Inneneinheit
1 x Außeneinheit
1 x Fernbedienung
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 20m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich ?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser.Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0kW Leistung
Welche Kälteleistung benötige ich ?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte
