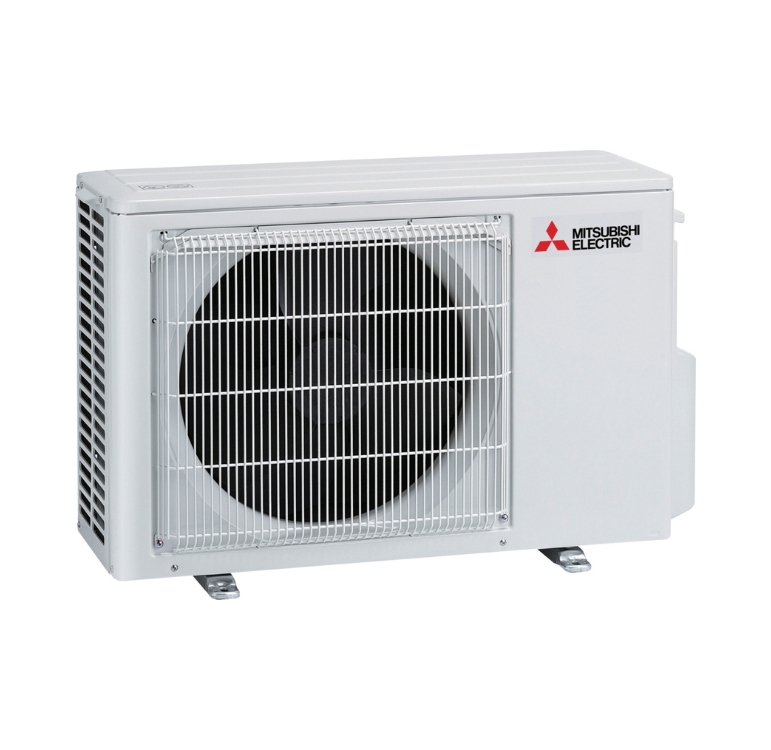

Mitsubishi Electric MXZ-2F42VF Multisplit-Außengerät

Außengerät MXZ-2F42VF

LEISTUNGSDATEN

Kühlleistung, Nenn: 4,2 kW
Kühlleistung, min.: 1,1 kW
Kühlleistung, max.: 4,4 kW
Heizleistung, Nenn: 4,5 kW
Heizleistung, min.: 1 kW
Heizleistung, max.: 4,8 kW
SEER, Kühlen: 8,69
SCOP, Heizen: 4,60

PRODUKTINFORMATION

Gewicht netto: 37 kg

ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN

Anschließbare IG-Kombination, Anzahl: 2x
Energieeffizienzklasse Kühlen: A+++
Energieeffizienzklasse Heizen: A++

EINSATZBEREICH

Einsatzgrenze Temperatur TK, Kühlen, min.: -10 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C

ELEKTRISCHE DATEN UND ANSCHLÜSSE

Netzspannung Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 4,9 A
Betriebsstrom, Nenn, Heizen: 4,4 A
Betriebsstrom, max.: 12,2 A
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4

EINSATZBEREICH LEITUNGEN

Kältemittelleitungslänge gesamt, max.: 30 m
Höhendifferenz AG höher IG, max.: 15 m
Höhendifferenz AG tiefer IG, max.: 10 m

KÄLTEKREISLAUF

Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 1,1 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 30 m

SCHALLANGABEN

Schalldruckpegel Kühlen: 44 dB(A)
Schalldruckpegel Heizen: 50 dB(A)
Schallleistungspegel: 59 dB(A)

ABMESSUNGEN

Höhe Korpus mit Teilen: 550 mm
Breite Korpus mit Teilen: 800 mm
Tiefe Korpus mit Teilen: 285 mm

ANSCHLÜSSE

Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"

1 x Außeneinheit
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 30m)
1 x Bedienungsanleitung (deutsch)

Was benötige ich alles für die Installation einer Split-Klimaanlage?

1.  Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2.  Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3.  Kondensatschlauch (evtl. mit Kondensatpumpe)
4.  Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5.  Wandkonsole oder Bodenhalter für das Außengerät

Welche Kältemittelleitung benötige ich?

Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden:


• Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
• Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
• Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung

Welche Kälteleistung benötige ich?

Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
