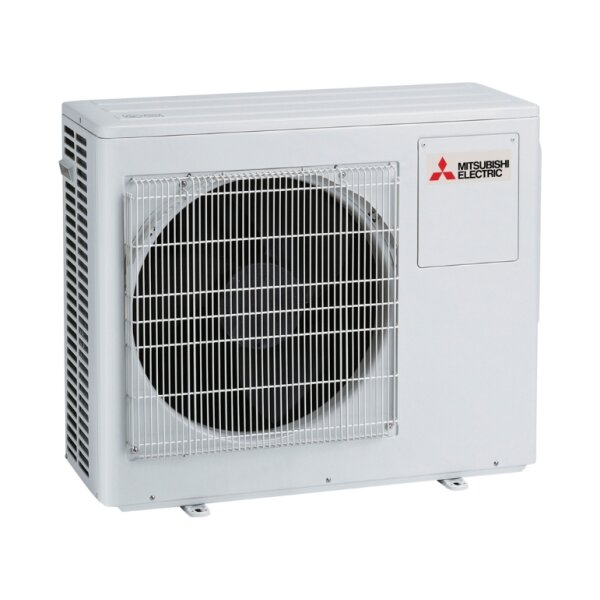

Multisplit Außengerät MXZ-3F68VF3 - Mitsubishi Electric
für 2-3 Innengeräte zum Kühlen und Heizen mit Inverter-Technologie
Die Multi-Split-Außengeräte der MXZ-Baureihe ermöglichen eine Vielzahl von Klimatisierungslösungen. Durch die Wärmepumpenfunktion und die Einsatzfähigkeit bei Temperaturen bis -15 °C Außentemperatur ist ein energieeffizienter Heizbetrieb gewährleistet. Es besteht die Möglichkeit, mehrere individuell steuerbare Innengeräte präzise anzuschließen, um in verschiedenen Räumen Ihr persönliches Wohlfühlklima zu schaffen.
Das äußere Gerät verfügt über eine äußerst energieeffiziente und innovative Inverter-Technologie. Diese ermöglicht eine kontinuierliche Steuerung mit maximaler Effizienz sowie die Bereitstellung von Leistung nach Bedarf. Dies verhindert einen kostspieligen Stop-and-Go-Betrieb und hat positive Auswirkungen auf die Lebensdauer Ihrer Klimaanlage.
HIGHLIGHTS:
Auto Restart: Die Geräte starten bei Wiedereinschalten der Spannung automatisch mit der letzten gewählten Einstellung. Dadurch wird eine hohe Betriebssicherheit gewährleistet.
Wärmepumpenbetrieb: Mit der Wärmepumpenfunktion lassen sich die Räume energiesparend beheizen. Hohe Wirkungsgrade auch bei tiefen Temperaturen sorgen für einen geringen Energieverbrauch. In vielen Fällen können konventionelle Heizsysteme durch Wärmepumpen ersetzt werden.
Winterregelung: Mit der integrierten Winterregelung ist ein Kühlbetrieb auch bei tiefen Außentemperaturen möglich. Die Drehzahl des Außengerätelüfters wird automatisch reduziert, um den Kondensationsdruck stabil zu halten. Wenn das Außengerät starkem Wind ausgesetzt ist, ist ein als Zubehör erhältliches Windschutzblech erforderlich.
Vorgefüllt mit R32: R32 (Difluormethan [CH2F2]) gehört zur Gruppe der HFKW-Kältemittel. Es kommt bereits seit vielen Jahren als eine Komponente des Kältemittels R410A zum Einsatz und genügt aufgrund seines GWPs von 675 bereits heute den Anforderungen der F-Gas-Verordnung für 2025.
| Produkteigenschaft |
Wert |
| Hersteller: |
Mitsubishi Electric |
| Leistung Außengerät: |
6,8-7,2 kW |
| Anzahl Innengeräte min./max.: |
2/3 |
| Energieeffizienzklasse Kühlen: |
A++ |
| Energieeffizienzklasse Heizen: |
A+ |
| Kältemittel: |
R32 |
Außengerät MXZ-3F68VF
LEISTUNGSDATEN
Kühlleistung, Nenn: 6,8 kW
Kühlleistung, min.: 2,9 kW
Kühlleistung, max.: 8,4 kW
Heizleistung, Nenn: 8,6 kW
Heizleistung, min.: 2,6 kW
Heizleistung, max.: 10,6 kW
SEER, Kühlen: 7,69
SCOP, Heizen: 4,12
PRODUKTINFORMATION
Gewicht netto: 58 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare IG-Kombination, Anzahl: 2-3
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A+
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -10 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 8,4 A
Betriebsstrom, Nenn, Heizen: 8,8 A
Betriebsstrom, max.: 18 A
Absicherung, min.:25 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 60 m
Höhendifferenz AG höher IG, max.: 10 m
Höhendifferenz AG tiefer IG, max.: 10 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 2,40 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 60 m
SCHALLANGABEN
Schalldruckpegel Kühlen: 48 dB(A)
Schalldruckpegel Heizen: 53 dB(A)
Schallleistungspegel: 63 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 710 mm
Breite Korpus mit Teilen: 840 mm
Tiefe Korpus mit Teilen: 330 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
1 x Außeneinheit
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 60m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
