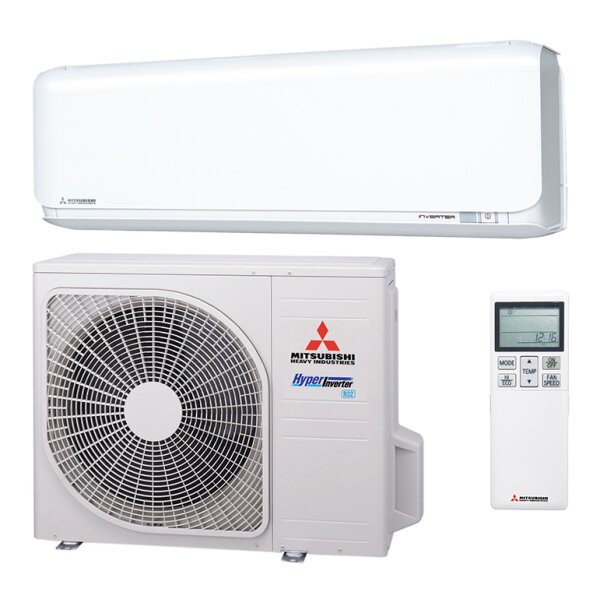

Mitsubishi Heavy Industries SRK ZSX-WF
Setzen Sie auf das Flaggschiff der S-Serie: Das Wandgerät SRK ZSX-WF von Mitsubishi Heavy Industries kombiniert preisgekröntes italienisches Design mit technischer Perfektion. Als hocheffiziente Luft-Luft-Wärmepumpe bietet dieses System maximalen Komfort beim Kühlen und Heizen – das ganze Jahr über.
Intelligente Technik & Design in Vollendung
Die SRK ZSX-WF Serie wurde entwickelt, um sich nicht nur optisch, sondern auch technisch perfekt in Ihr Zuhause zu integrieren. Wählen Sie aus drei edlen Farbvarianten:

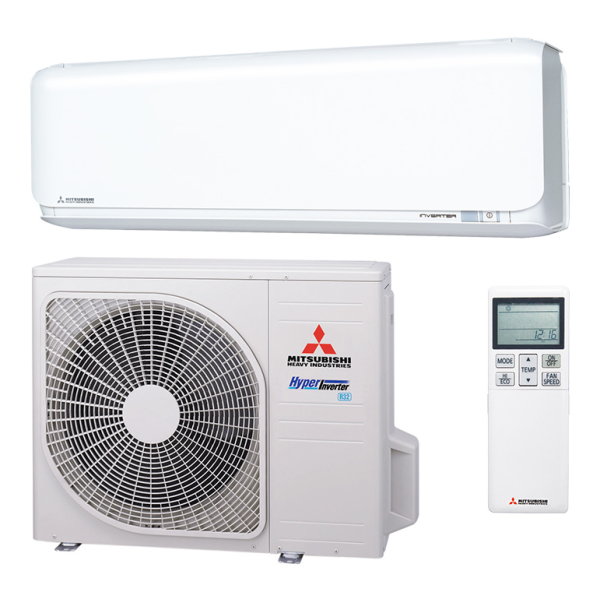

- Hochglanz-Weiß (SRK-ZSX-W)

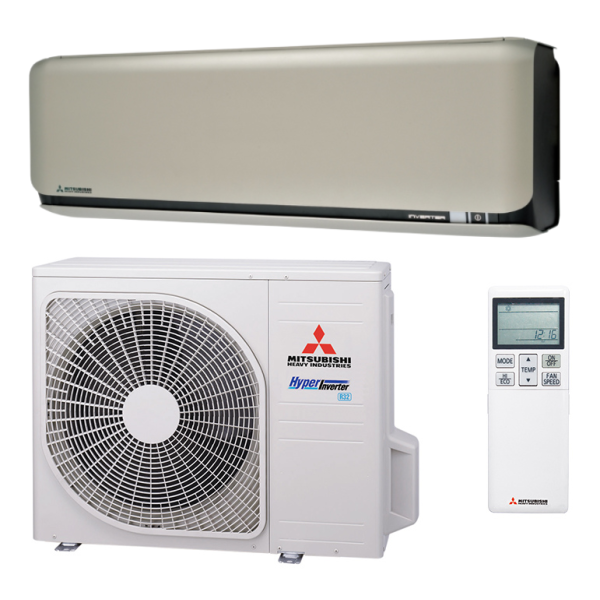

- Titan (SRK-ZSX-WT)

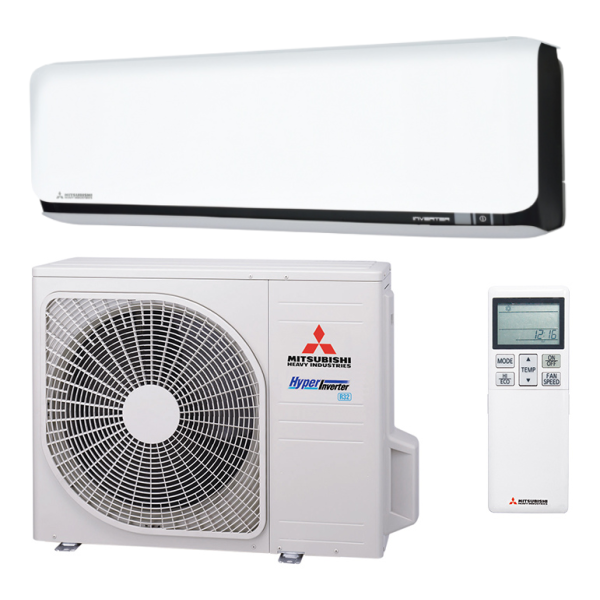

- Hochglanz-Weiß/Schwarz (SRK-ZSX-WB)
Dank der großen Wurfweite von bis zu 12 Metern und individuell einstellbaren Pendellamellen wird jeder Winkel Ihres Raumes zugfrei und gleichmäßig temperiert.
Maximale Effizienz durch eingebauten Präsenzmelder
Dieses Modell denkt mit: Ein integrierter Präsenzmelder erkennt, ob sich Personen im Raum befinden. Sobald der Raum verlassen wird, regelt das Gerät die Leistung automatisch herunter. In Kombination mit der hocheffizienten Inverter-Technologie und dem Kältemittel R32 erreicht die Anlage die erstklassige Energieeffizienzklasse A+++.
Ihre Sparvorteile:
-
Heizkosten senken: Sparen Sie bis zu 40 % im Vergleich zu Öl- oder Gasheizungen.
-
Flüsterleise: Mit nur 19 dB(A) ist der Betrieb im Silent-Modus kaum wahrnehmbar.
-
Wochentimer: Programmieren Sie Ihre Wohlfühltemperaturen bequem über die Infrarotfernbedienung.
Gesunde Atemluft mit dem BioClean-Filtersystem
Schützen Sie Ihre Gesundheit und steigern Sie Ihr Wohlbefinden. Die SRK ZSX-WF filtert effektiv Schadstoffe, Bakterien und Viren (einschließlich SARS-CoV-2) aus der Luft. Das duale Filtersystem besteht aus:
-
BioClean Enzymfilter: Zerstört biologisch die Zellwände von Bakterien und Allergenen.
-
Auswaschbarer Geruchsfilter: Sorgt für dauerhaft frische Luft ohne unangenehme Gerüche.
Smart Home Ready & Erweiterbar
Die Anlage ist für die Zukunft gerüstet. Mit dem integrierten WLAN-Adapter (WF-RAC) steuern Sie Ihr Klima ganz einfach per App. Für professionelle Gebäudeautomation lässt sich zudem die Adapterplatine SC-BIKN-E direkt in das Innengerät integrieren, um eine Anbindung an externe Steuerungssysteme zu ermöglichen.
INNENGERÄT SRK60ZSX-WF
LEISTUNGSDATEN
Kühlleistung, Nenn: 6,10 kW
Kühlleistung, min.: 1 kW
Kühlleistung, max.: 6,90 kW
Heizleistung, Nenn: 6,80 kW
Heizleistung, min.: 0,80 kW
Heizleistung, max.: 8,80 kW
PRODUKTINFORMATION
Gewicht netto: 13 kg
Filtertyp: Allergen-Filter; Long-Life-Filter; Photokatalyse-Filter
Produktfarbe: Hochglanz-Weiß/Weiß, Hochglanz-Weiß/Schwarz oder Titan
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern Innengerät - Außengerät, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, 1. Stufe: 324 m³/h
Luftvolumenstrom Kühlen, 2. Stufe: 534 m³/h
Luftvolumenstrom Kühlen, 3. Stufe: 804 m³/h
Luftvolumenstrom Kühlen, 4. Stufe: 978 m³/h
Luftvolumenstrom Heizen, 1. Stufe: 372 m³/h
Luftvolumenstrom Heizen, 2. Stufe: 654 m³/h
Luftvolumenstrom Heizen, 3. Stufe: 822 m³/h
Luftvolumenstrom Heizen, 4. Stufe: 1068 m³/h
Kaltluftstrom Wurfweite: 17 m
SCHALLANGABEN
Schalldruckpegel Kühlen, 1. Stufe: 22 dB(A)
Schalldruckpegel Kühlen, 2. Stufe: 33 dB(A)
Schalldruckpegel Kühlen, 3. Stufe: 41 dB(A)
Schalldruckpegel Kühlen, 4. Stufe: 48 dB(A)
Schalldruckpegel Heizen, 1. Stufe: 23 dB(A)
Schalldruckpegel Heizen, 2. Stufe: 34 dB(A)
Schalldruckpegel Heizen, 3. Stufe: 42 dB(A)
Schalldruckpegel Heizen, 4. Stufe: 47 dB(A)
Schallleistungspegel Kühlen, 4. Stufe: 62 dB(A)
Schallleistungspegel Heizen, 4. Stufe: 63 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 305 mm
Breite Korpus mit Teilen: 920 mm
Tiefe Korpus mit Teilen: 220 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"
AUßENGERÄT SRC60ZSX-W1
LEISTUNGSDATEN
Kühlleistung, Nenn: 6,10 kW
Kühlleistung, min.: 1 kW
Kühlleistung, max.: 6,90 kW
Heizleistung, Nenn: 6,80 kW
Heizleistung, min.: 0,80 kW
Heizleistung, max.: 8,80 kW
Heizleistung, bei -15 °C: 4,50 kW
Anschlussleistung Innengerät, min. 1: 6 kW
Anschlussleistung Innengerät, max. 1: 6 kW
Anschließbare Innengerät Anzahl, min.: 1 Stk
Anschließbare Innengerät Anzahl, max.: 1 Stk
Nominale Effizienz EER, Kühlen: 4,49
Nominale Effizienz COP, Heizen: 4,37
PRODUKTINFORMATION
Gewicht netto: 45 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare Innengerät-Kombination, Anzahl: 1x
Anschließbare Innengerät-Kombination Typ: SRK60ZSX-W
Saisonale Effizienz SEER, Kühlen: 8,74
Saisonale Effizienz SCOP, Heizen: 5
Saisonale Effizienz Pdesignc, Kühlen: 5,60 kW
Saisonale Effizienz Pdesignh, Heizen: 5,20 kW
Energiebedarf Kühlen, jährlich: 225 kWh/a
Energiebedarf Heizen, jährlich: 1455 kWh/a
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 4 A
Betriebsstrom, Nenn, Heizen: 4,60 A
Anlaufstrom: 5 A
Betriebsstrom, max.: 15 A
Leistungsaufnahme Kühlen, Nenn: 0,89 kW
Leistungsaufnahme Heizen, Nenn: 1,03 kW
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern Innengerät - Außengerät, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 30 m
Höhendifferenz Außengerät höher Innengerät, max.: 20 m
Höhendifferenz Außengerät tiefer Innengerät, max.: 20 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 1,30 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 15 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
Anzahl Verdichter: 1 Stk
Kältemaschinenöl Typ: M-MB75
Kältemaschinenöl Menge: 0,45 l
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom Kühlen, max.: 2490 m³/h
Luftvolumenstrom Heizen, max.: 2340 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen: 52 dB(A)
Schalldruckpegel Heizen: 50 dB(A)
Schalldruckpegel Kühlen, Silent: 42 dB(A)
Schalldruckpegel Heizen, Silent: 43 dB(A)
Schallleistungspegel Kühlen: 63 dB(A)
Schallleistungspegel Heizen: 62 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 640 mm
Breite Korpus mit Teilen: 871 mm
Tiefe Korpus mit Teilen: 290 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2""
1 x Inneneinheit
1 x Außeneinheit
1 x Fernbedienung
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 30m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
Hier finden Sie das vollstaendige Produktdatenblatt für Mitsubishi Heavy Industries SRK 60 ZSX-WF/SRC 60 ZSX-W Wandgerät-Klimaanlage:
Produktdatenblatt
