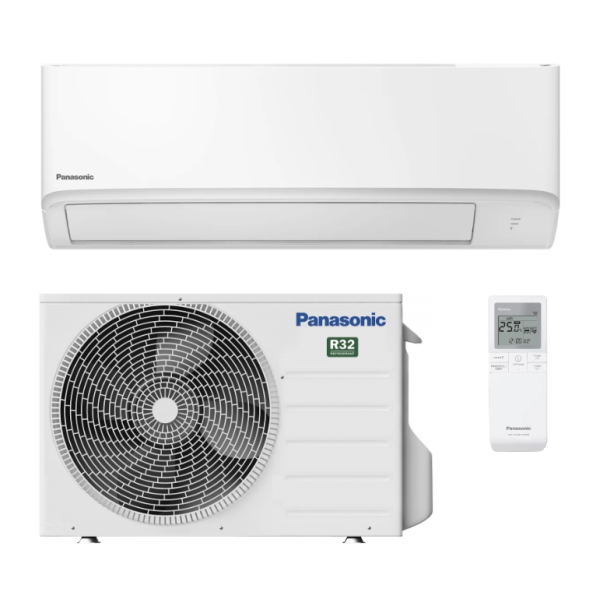

Panasonic TZ Ultrakompakt: Maximale Leistung auf kleinstem Raum
Das Panasonic TZ Wandgerät ist die perfekte Wahl für alle, die eine leistungsstarke Klimatisierung suchen, aber nur begrenzten Platz zur Verfügung haben. Mit seinem superkompakten Design und einer Breite von lediglich 779 mm setzt dieses Modell Maßstäbe in Sachen Flexibilität und Montagefreundlichkeit.
Ultrakompaktes Design für flexible Montage
Dank der geringen Abmessungen lässt sich das Panasonic TZ Wandgerät problemlos in engen Nischen oder direkt über einer Tür installieren. Das elegante, minimalistische Gehäuse fügt sich dezent in jeden Raum ein, ohne wertvolle Wandfläche zu beanspruchen.
-
Nur 779 mm breit: Ideal für kleine Zimmer und Flure.
-
Modernes Gehäuse: Zeitlose Ästhetik, die zu jedem Einrichtungsstil passt.
-
Optimierte Bauweise: Stabiles Gehäuse für vibrationsfreien Betrieb.
Aerowings & PM2,5 Filter: Komfort und Reinheit
Trotz der kompakten Maße müssen Sie nicht auf Premium-Features verzichten. Die Aerowings-Technologie nutzt zwei unabhängige Luftauslasslamellen, um den Luftstrom im Kühlbetrieb sanft zur Decke zu leiten. Dies verhindert direkte Zugluft und sorgt für eine gleichmäßige Temperaturverteilung im gesamten Raum.
Für Ihre Gesundheit ist ein hocheffizienter PM2,5 Feinstaubfilter integriert. Er reinigt die Raumluft zuverlässig von gefährlichen Partikeln, Pollen und Staub, sodass Sie jederzeit tief durchatmen können.
Smart Home & Flüstermodus
Steuern Sie Ihr Wohlfühlklima ganz modern: Das Panasonic TZ verfügt über integriertes WLAN. Mit der „Panasonic Comfort Cloud“-App und der Unterstützung für Sprachassistenten wie Amazon Alexa oder Google Assistant bedienen Sie Ihre Klimaanlage ganz einfach per Befehl.
Besonders im Schlafzimmer punktet das Gerät durch seine Laufruhe. Mit nur 20 dB(A) arbeitet die Anlage flüsterleise und garantiert einen ungestörten Schlaf bei optimaler Temperatur.
Vorteile für Installation und Wartung
Effizienz für Profis und Nutzer
Die intelligente Konstruktion des TZ-Gehäuses spart Zeit und Geld bei der Installation. Dank verbesserter Stützstreben und einseitig angeordneter Elektronikanschlüsse ist das Gerät besonders wartungsfreundlich gestaltet.
INNENGERÄT CS-TZ20ZKEW
LEISTUNGSDATEN
Kühlleistung, Nenn: 2,00 kW
Kühlleistung, min.: 0,75 kW
Kühlleistung, max.: 2,50 kW
Heizleistung, Nenn: 2,70 kW
Heizleistung, min.: 0,70 kW
Heizleistung, max.: 3,60 kW
PRODUKTINFORMATION
Gewicht netto: 8 kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern Innengerät - Außengerät, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Luftvolumenstrom Kühlen: 594 m³/h
Luftvolumenstrom Heizen: 624 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen, Flüster: 20 dB(A)
Schalldruckpegel Kühlen, Niedrig: 25 dB(A)
Schalldruckpegel Kühlen, Hoch: 37 dB(A)
Schalldruckpegel Heizen, Flüster: 22 dB(A)
Schalldruckpegel Heizen, Niedrig: 26 dB(A)
Schalldruckpegel Heizen, Hoch: 38 dB(A)
Schallleistungspegel Kühlen: 53 dB(A)
Schallleistungspegel Heizen: 54 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 290 mm
Breite Korpus mit Teilen: 779 mm
Tiefe Korpus mit Teilen: 209 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
AUßENGERÄT CU-TZ20ZKE
LEISTUNGSDATEN
Kühlleistung, Nenn: 2 kW
Anschlussleistung Innengerät, min. 1: 2 kW
Anschlussleistung Innengerät, max. 1: 2 kW
Anschließbare Innengeräte Anzahl, min.: 1 Stk
Anschließbare Innengeräte Anzahl, max.: 1 Stk
Nominale Effizienz EER, Kühlen: 4,08
Nominale Effizienz COP, Heizen: 4,15
PRODUKTINFORMATION
Gewicht netto: 24 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare Innengerät-Kombination, Anzahl: 1x
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A++
Saisonale Effizienz SEER, Kühlen: 7,00
Saisonale Effizienz SCOP, Heizen: 4,60
Energiebedarf Kühlen, jährlich: 100 kWh/a
Energiebedarf Heizen, jährlich: 639 kWh/a
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern Innengerät - AG, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, min - max.: 3 - 15 m
Höhendifferenz Außengerät höher Innengerät, max.: 15 m
Höhendifferenz Außengerät tiefer Innengerät, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 0,35 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 7,5 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 10 g/m
Anzahl Verdichter: 1 Stk
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom Kühlen, max.: 1782 m³/h
Luftvolumenstrom Heizen, max.: 1782 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen: 46 dB(A)
Schalldruckpegel Heizen: 47 dB(A)
Schallleistungspegel Kühlen: 61 dB(A)
Schallleistungspegel Heizen: 62 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 542 mm
Breite Korpus mit Teilen: 780 mm
Tiefe Korpus mit Teilen: 289 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
1 x Inneneinheit
1 x Außeneinheit
1 x Fernbedienung
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 20m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage?
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0 kW Leistung
Welche Kälteleistung benötige ich?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
Hier finden Sie das vollstaendige Produktdatenblatt für Panasonic Ultrakompakt TZ Wandgerät CS-TZ20ZKEW / CU-TZ20ZKE Klimaanlage:
Produktdatenblatt
