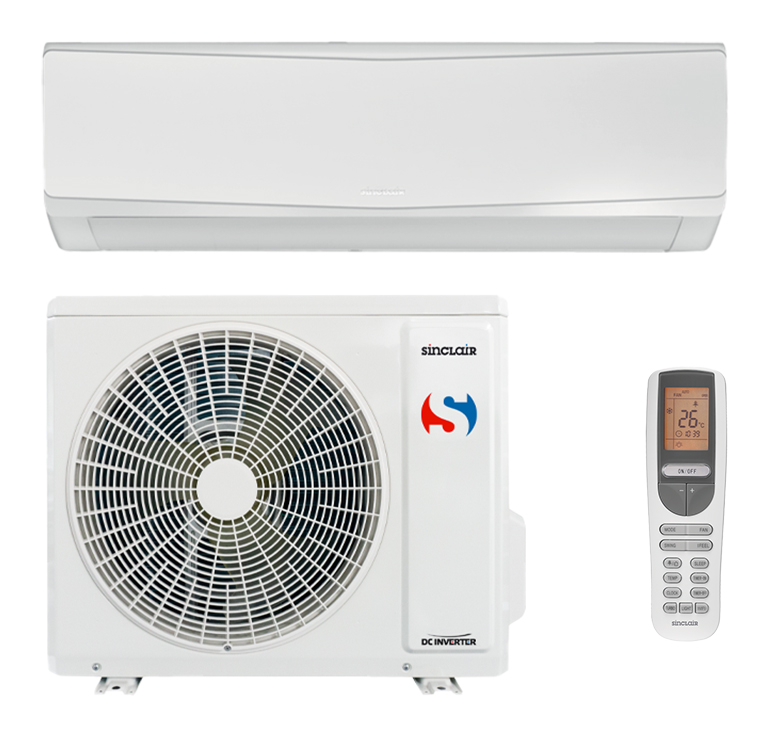

Sinclair Monosplit-Klimaanlage aus der KEYON Baureihe
Die KEYON-Serie besticht durch ihr schlichtes und vollständig weißes Design. Sie bietet nutzerfreundliche Funktionen wie einen leisen Betrieb und die "I FEEL"-Funktion für eine komfortablere Temperaturregelung, Temperierung auf +8 °C und mehr. Selbstverständliche Merkmale umfassen die WLAN-Steuerung und den Cold Plasma-Ionisator, der die Qualität und Reinheit der Raumluft verbessert.
Durch den SWC-02 Wandcontroller können die KEYON-Geräte in übergeordneten Systemen mit Modbus- oder BACnet-Protokoll integriert werden. Die Geräte verwenden das umweltfreundliche Kältemittel R32, wodurch die Umweltauswirkungen erheblich reduziert werden. Die KEYON-Geräte sind die ideale Wahl für alle, die ein hochwertiges Gerät mit zahlreichen benutzerorientierten Funktionen suchen und dabei keine farblichen Varianten benötigen.
HIGHLIGHTS
Energieeffizienzklasse A++ / A+
Kühlleistung 4,6 kW
Heizleistung 5,2 kW
Doppelseitiger Kondensatablauf
Verstecktes Display
"I FEEL"-Funktion
"TEMPERIEREN 8 °C"-Funktion
Cold Plasma-Ionisator
WLAN-Modul

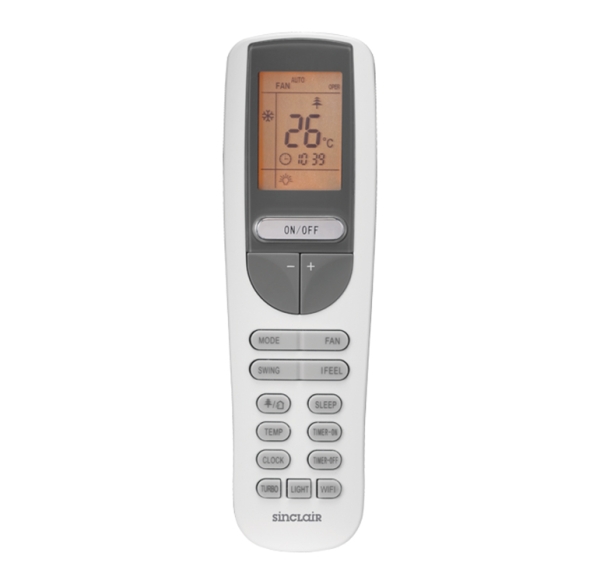

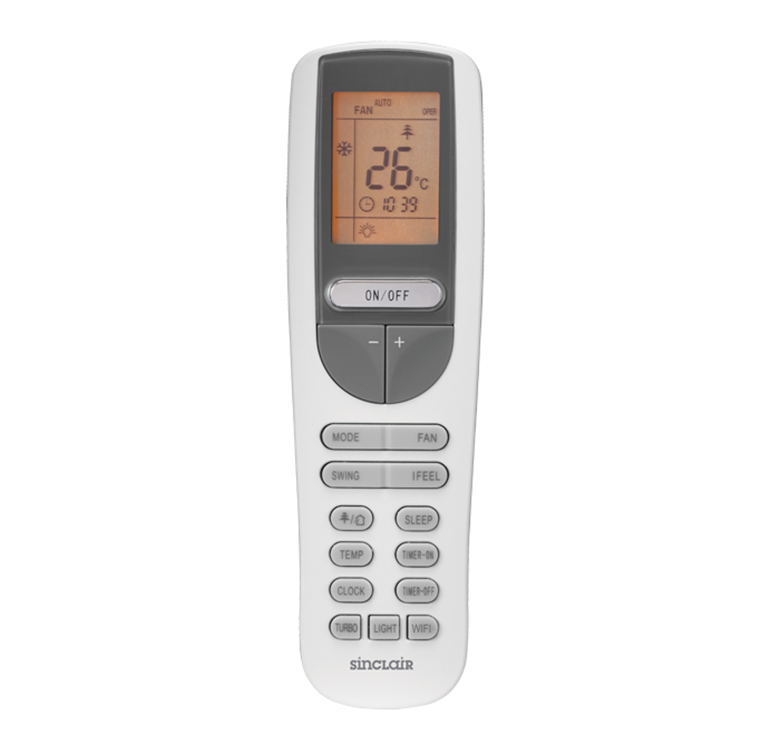

Fernbedienung YAA1FB6 (WLAN)

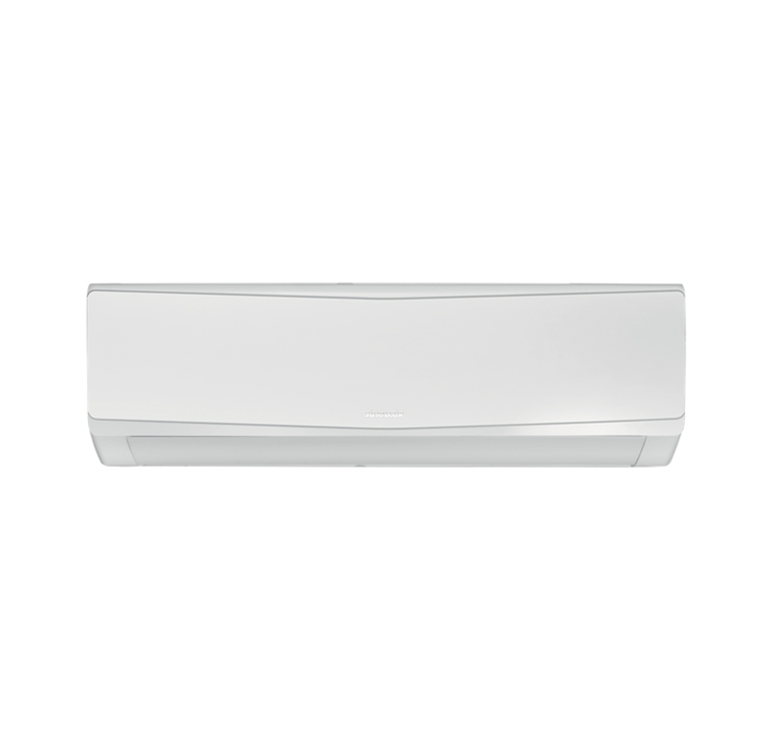

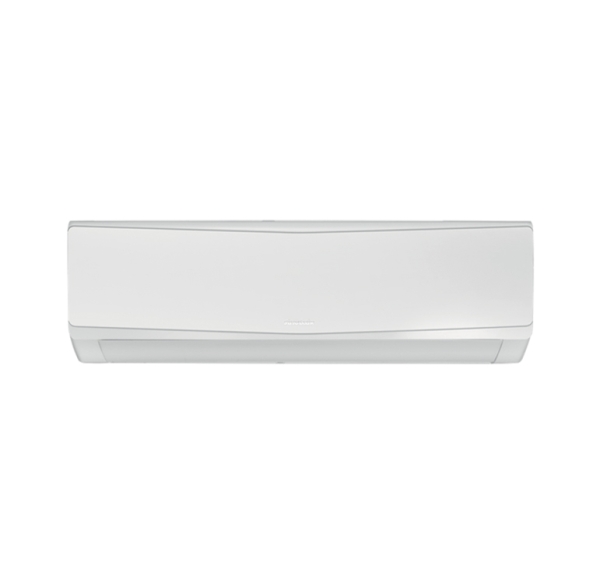

INNENGERÄT SIH-09BIK2
LEISTUNGSDATEN
Kühlleistung, Nenn: 4,60 kW
Heizleistung, Nenn: 5,20 kW
PRODUKTINFORMATION
Gewicht netto: 13,5 kg
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern Innengerät - Außengerät, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Luftvolumenstrom 850 / 750 / 650 / 550 m³/h
SCHALLANGABEN
Schalldruckpegel 48 / 41 / 37 / 31 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 300 mm
Breite Korpus mit Teilen: 972 mm
Tiefe Korpus mit Teilen: 225 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 16 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"

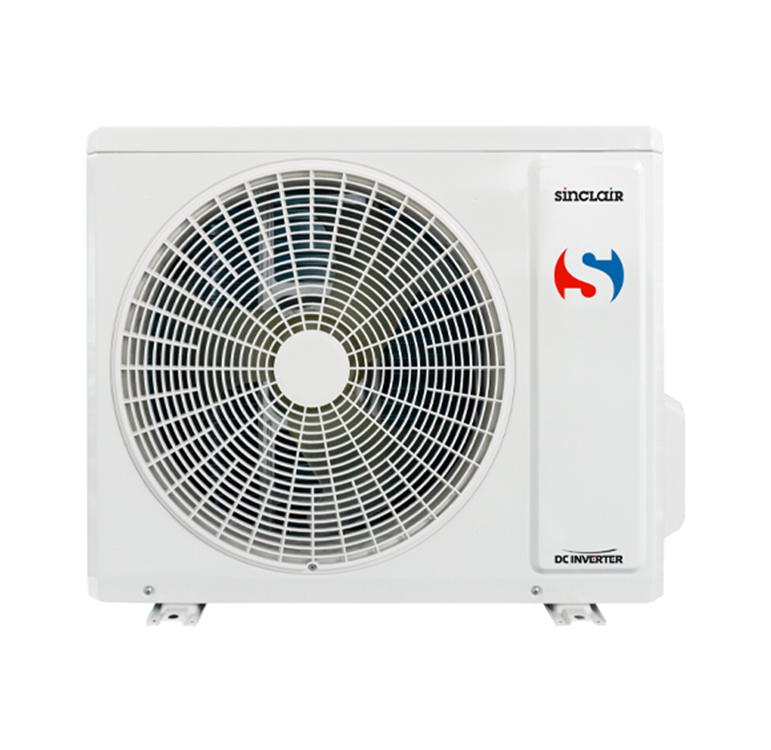

AUßENGERÄT SOH-09BIK2
LEISTUNGSDATEN
Kühlleistung, Nenn: 4,60 kW
Heizleistung, Nenn: 5,20 kW
PRODUKTINFORMATION
Gewicht netto: 26,5 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare Innengerät-Kombination, Anzahl: 1x
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A+
Saisonale Effizienz SEER, Kühlen: 6,40
Saisonale Effizienz SCOP, Heizen: 4,00
Energiebedarf Kühlen, jährlich: 251 kWh/a
Energiebedarf Heizen, jährlich: 1.295 kWh/a
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 43 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 5,9 A
Betriebsstrom, Nenn, Heizen: 5,80 A
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern Innengerät - AG, min.: 4x
Kabelquerschnitt Innengerät - Außengerät-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 0,75 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 5 m
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 25 m
Höhendifferenz Außengerät höher Innengerät, max.: 10 m
Höhendifferenz Außengerät tiefer Innengerät, max.: 10 m
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom max.: 1.950 m³/h
SCHALLANGABEN
Schalldruckpegel: 53 dB(A)
Schallleistungspegel: 63 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 550 mm
Breite Korpus mit Teilen: 732 mm
Tiefe Korpus mit Teilen: 330 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
1 x Inneneinheit
1 x Außeneinheit
1 x Fernbedienung
1 x Kältemittel R32 (vorgefüllte Kältemittelmenge bis 5m)
1 x Bedienungsanleitung (deutsch)
Was benötige ich alles für die Installation einer Split-Klimaanlage
1. Klimaanlagen Set (Innen- und Außengerät inkl. Fernbedienung)
2. Kältemittelleitung (Verbindung vom Innen- zum Außengerät)
3. Kondensatschlauch (evtl. mit Kondensatpumpe)
4. Installationskabel 5x1,5 mm² zur als Steuerleitung zwischen Innen- und Außengerät
5. Wandkonsole oder Bodenhalter für das Außengerät
Welche Kältemittelleitung benötige ich ?
Die benötigte Kältemittelleitung ist abhängig von der Leistung der Klimaanlage und unterscheidet sich im Durchmesser. Es werden folgende Größen unterschieden.
- Kupferrohrleitung 6/10 mm bis 3,5 kW Leistung
- Kupferrohrleitung 6/12 mm bis 5,0 kW Leistung
- Kupferrohrleitung 6/16 mm bis 8,0kW Leistung
Welche Kälteleistung benötige ich ?
Quadratmeter x 60 = Leistung der Anlage in Watt
Diese wird bei privat genutzten Räumen (ausschließlich Wintergärten) benutzt.
Dabei handelt es sich nur um eine Faustformel, ohne Gewährleistung. Für eine detaillierte Kühllastberechnung kontaktieren Sie uns bitte.
