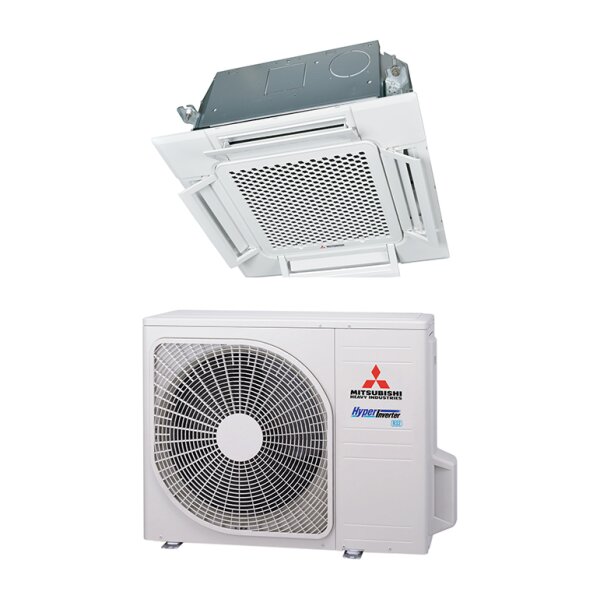

Euroraster-Deckenkassette FDTC40VH
LEISTUNGSDATEN
Kühlleistung, Nenn: 4 kW
Kühlleistung, min.: 1,10 kW
Kühlleistung, max.: 4,70 kW
Heizleistung, Nenn: 4,50 kW
Heizleistung, min.: 0,60 kW
Heizleistung, max.: 5,40 kW
PRODUKTINFORMATION
Förderhöhe Pumpe, max.: 850 mm
Gewicht netto: 13,50 kg
Filtertyp: Long-Life-Filter
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Kabelart X/Y-Busleitung, min.: LiYCY
Anzahl Adern X/Y-Bus, min.: 2x
Kabelquerschnitt X/Y-Busleitung, min.: 0,75 mm²
Schutzklasse: IP X0
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, 1. Stufe: 420 m³/h
Luftvolumenstrom Kühlen, 2. Stufe: 540 m³/h
Luftvolumenstrom Kühlen, 3. Stufe: 660 m³/h
Luftvolumenstrom Kühlen, 4. Stufe: 780 m³/h
Luftvolumenstrom Heizen, 1. Stufe: 420 m³/h
Luftvolumenstrom Heizen, 2. Stufe: 660 m³/h
Luftvolumenstrom Heizen, 3. Stufe: 540 m³/h
Luftvolumenstrom Heizen, 4. Stufe: 780 m³/h
Kaltluftstrom Wurfweite: 4 m
SCHALLANGABEN
Schalldruckpegel Kühlen, 1. Stufe: 27 dB(A)
Schalldruckpegel Kühlen, 2. Stufe: 35 dB(A)
Schalldruckpegel Kühlen, 3. Stufe: 40 dB(A)
Schalldruckpegel Kühlen, 4. Stufe: 44 dB(A)
Schalldruckpegel Heizen, 1. Stufe: 27 dB(A)
Schalldruckpegel Heizen, 2. Stufe: 35 dB(A)
Schalldruckpegel Heizen, 3. Stufe: 40 dB(A)
Schalldruckpegel Heizen, 4. Stufe: 44 dB(A)
Schallleistungspegel Kühlen, 4. Stufe: 59 dB(A)
Schallleistungspegel Heizen, 4. Stufe: 59 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 248 mm
Breite Korpus mit Teilen: 570 mm
Tiefe Korpus mit Teilen: 570 mm
Anzahl Anschlüsse Frischluft: 1 mm
Anzahl Anschlüsse Fortluft: 3 mm
Höhe Anschluss Fortluft: 100 mm
Breite Anschluss Fortluft: 100 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 25 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"
Außengerät SRC40ZSX-W1
LEISTUNGSDATEN
Kühlleistung, Nenn: 4 kW
Kühlleistung, min.: 1,10 kW
Kühlleistung, max.: 4,70 kW
Heizleistung, Nenn: 4,50 kW
Heizleistung, min.: 0,60 kW
Heizleistung, max.: 5,40 kW
Heizleistung, bei -15 °C: 3,30 kW
Anschlussleistung IGe, min. 1: 4 kW
Anschlussleistung IGe, max. 1: 4 kW
Anschließbare IGe Anzahl, min.: 1 Stk
Anschließbare IGe Anzahl, max.: 1 Stk
Nominale Effizienz EER, Kühlen: 4,49
Nominale Effizienz COP, Heizen: 4,37
PRODUKTINFORMATION
Gewicht netto: 45 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare IG-Kombination, Anzahl: 1x
Saisonale Effizienz SEER, Kühlen: 8,63
Saisonale Effizienz SCOP, Heizen: 4,62
Saisonale Effizienz Pdesignc, Kühlen: 4 kW
Saisonale Effizienz Pdesignh, Heizen: 3,90 kW
Energiebedarf Kühlen, jährlich: 163 kWh/a
Energiebedarf Heizen, jährlich: 1167 kWh/a
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -15 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 4 A
Betriebsstrom, Nenn, Heizen: 4,60 A
Anlaufstrom: 5 A
Betriebsstrom, max.: 15 A
Leistungsaufnahme Kühlen, Nenn: 0,89 kW
Leistungsaufnahme Heizen, Nenn: 1,03 kW
Absicherung, min.: 16 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 1,50 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 30 m
Höhendifferenz AG höher IG, max.: 20 m
Höhendifferenz AG tiefer IG, max.: 20 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 1,30 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 15 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
Anzahl Verdichter: 1 Stk
Kältemaschinenöl Typ: M-MB75
Kältemaschinenöl Menge: 0,45 l
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom Kühlen, max.: 2340 m³/h
Luftvolumenstrom Heizen, max.: 1980 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen: 52 dB(A)
Schalldruckpegel Heizen: 50 dB(A)
Schalldruckpegel Kühlen, Silent: 42 dB(A)
Schalldruckpegel Heizen, Silent: 43 dB(A)
Schallleistungspegel Kühlen: 63 dB(A)
Schallleistungspegel Heizen: 62 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 640 mm
Breite Korpus mit Teilen: 871 mm
Tiefe Korpus mit Teilen: 290 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 12 mm
Durchmesser Sauggasleitung Zoll: 1/2"
