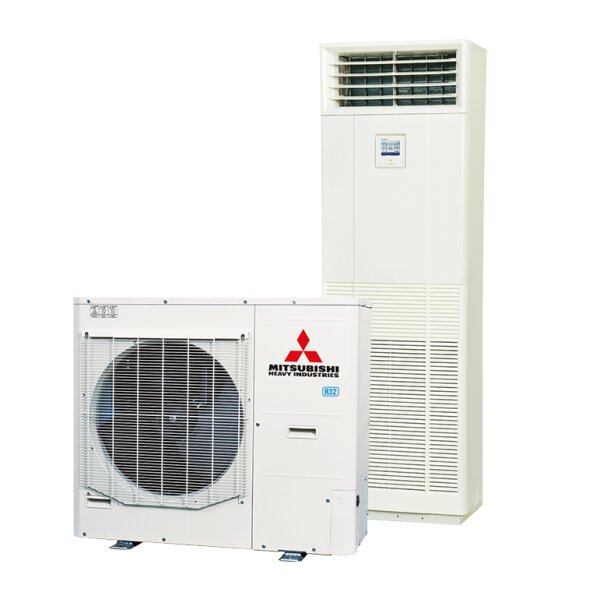

Tower FDF125VH
LEISTUNGSDATEN
Kühlleistung, Nenn: 13,60 kW
Kühlleistung, min.: 5 kW
Kühlleistung, max.: 14,50 kW
Heizleistung, Nenn: 15,50 kW
Heizleistung, min.: 4 kW
Heizleistung, max.: 16,50 kW
PRODUKTINFORMATION
Gewicht netto: 49 kg
Filtertyp: Long-Life-Filter
Produktfarbe: Weiß
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X0
KÄLTEKREISLAUF
Kältemittel Typ: R32
VENTILATOR
Anzahl Ventilatorstufen: 4 Stk
Luftvolumenstrom Kühlen, 1. Stufe: 1140 m³/h
Luftvolumenstrom Kühlen, 2. Stufe: 1380 m³/h
Luftvolumenstrom Kühlen, 3. Stufe: 1560 m³/h
Luftvolumenstrom Kühlen, 4. Stufe: 1740 m³/h
Luftvolumenstrom Heizen, 1. Stufe: 1140 m³/h
Luftvolumenstrom Heizen, 2. Stufe: 1380 m³/h
Luftvolumenstrom Heizen, 3. Stufe: 1560 m³/h
Luftvolumenstrom Heizen, 4. Stufe: 1740 m³/h
Kaltluftstrom Wurfweite: 8 m
SCHALLANGABEN
Schalldruckpegel Kühlen, 1. Stufe: 44 dB(A)
Schalldruckpegel Kühlen, 2. Stufe: 49 dB(A)
Schalldruckpegel Kühlen, 3. Stufe: 51 dB(A)
Schalldruckpegel Kühlen, 4. Stufe: 55 dB(A)
Schalldruckpegel Heizen, 1. Stufe: 44 dB(A)
Schalldruckpegel Heizen, 2. Stufe: 49 dB(A)
Schalldruckpegel Heizen, 3. Stufe: 51 dB(A)
Schalldruckpegel Heizen, 4. Stufe: 55 dB(A)
Schallleistungspegel Kühlen, 4. Stufe: 67 dB(A)
Schallleistungspegel Heizen, 4. Stufe: 67 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 1850 mm
Breite Korpus mit Teilen: 600 mm
Tiefe Korpus mit Teilen: 329 mm
ANSCHLÜSSE
Durchmesser Kondensatleitung ID: 20 mm
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 10 mm
Durchmesser Flüssigkeitsleitung Zoll: 3/8"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 16 mm
Durchmesser Sauggasleitung Zoll: 5/8"
Außengerät FDC140VNA-W
LEISTUNGSDATEN
Kühlleistung, Nenn: 13,60 kW
Kühlleistung, min.: 5 kW
Kühlleistung, max.: 14,50 kW
Heizleistung, Nenn: 15,50 kW
Heizleistung, min.: 4 kW
Heizleistung, max.: 16,50 kW
Heizleistung, bei -15 °C: 9,10 kW
Anschlussleistung IGe, min. 1: 14 kW
Anschlussleistung IGe, max. 1: 15 kW
Anschließbare IGe Anzahl, min.: 1 Stk
Anschließbare IGe Anzahl, max.: 3 Stk
Nominale Effizienz EER, Kühlen: 2,96
Nominale Effizienz COP, Heizen: 3,82
PRODUKTINFORMATION
Gewicht netto: 77 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Jahresnutzungsgrad Kühlen: 311,50 %
Jahresnutzungsgrad Heizen: 219,60 %
Saisonale Effizienz SEER, Kühlen: 7,86
Saisonale Effizienz SCOP, Heizen: 5,57
Saisonale Effizienz Pdesignc, Kühlen: 13,60 kW
Saisonale Effizienz Pdesignh, Heizen: 10,50 kW
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 50 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -20 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 20 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 19,30 A
Betriebsstrom, Nenn, Heizen: 17A
Anlaufstrom: 5 A
Betriebsstrom, max.: 24 A
Leistungsaufnahme Kühlen, Nenn: 4,59 kW
Leistungsaufnahme Heizen, Nenn: 4,06 kW
Absicherung, min.: 25 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 4 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP 24
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 50 m
Höhendifferenz AG höher IG, max.: 50 m
Höhendifferenz AG tiefer IG, max.: 15 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel GWP: 675
Kältemittel-Vorfüllmenge: 3,30 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 30 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D10: 0,05 kg/m
Anzahl Verdichter: 1 Stk
Kältemaschinenöl Typ: M-MB75
Kältemaschinenöl Menge: 0,90 l
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom Kühlen, max.: 4500 m³/h
Luftvolumenstrom Heizen, max.: 4380 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen: 56 dB(A)
Schalldruckpegel Heizen: 58 dB(A)
Schalldruckpegel Kühlen, Silent: 45 dB(A)
Schalldruckpegel Heizen, Silent: 45 dB(A)
Schallleistungspegel Kühlen: 72 dB(A)
Schallleistungspegel Heizen: 73 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 845 mm
Breite Korpus mit Teilen: 970 mm
Tiefe Korpus mit Teilen: 370 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 10 mm
Durchmesser Flüssigkeitsleitung Zoll: 3/8"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 16 mm
Durchmesser Sauggasleitung Zoll: 5/8"
