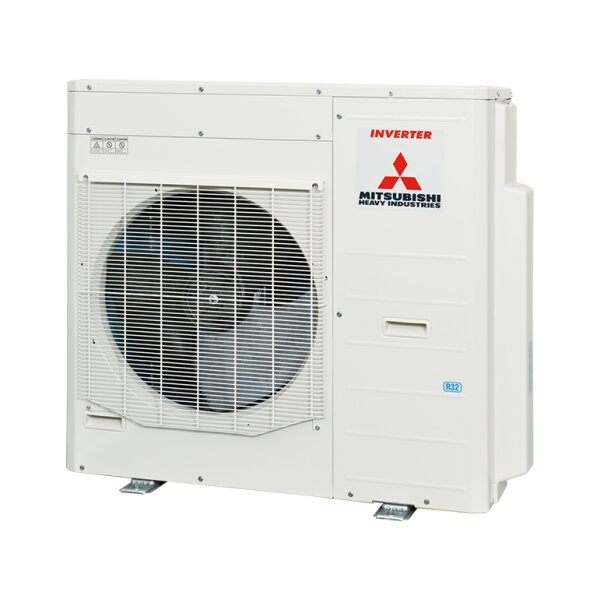

AUßENGERÄT SCM 100 ZS-W
LEISTUNGSDATEN
Kühlleistung, Nenn: 10 kW
Kühlleistung, min.: 1,70 kW
Kühlleistung, max.: 11,50 kW
Heizleistung, Nenn: 10,50 kW
Heizleistung, min.: 0,90 kW
Heizleistung, max.: 11,50 kW
Anschlussleistung IGe, min. 1: 9 kW
Anschlussleistung IGe, max. 1: 16 kW
Anschließbare IGe Anzahl, min.: 3 Stk
Anschließbare IGe Anzahl, max.: 5 Stk
Nominale Effizienz EER, Kühlen: 3,70
Nominale Effizienz COP, Heizen: 4,41
PRODUKTINFORMATION
Gewicht netto: 73 kg
ANGABEN GEMÄSS ÖKODESIGN-RICHTLINIEN
Anschließbare IG-Kombination, Anzahl: 5x
Energieeffizienzklasse Kühlen: A++
Energieeffizienzklasse Heizen: A+
Saisonale Effizienz SEER, Kühlen: 6,60
Saisonale Effizienz SCOP, Heizen: 4,10
Saisonale Effizienz Pdesignc, Kühlen: 10 kW
Saisonale Effizienz Pdesignh, Heizen: 6,80 kW
Energiebedarf Kühlen, jährlich: 531 kWh/a
Energiebedarf Heizen, jährlich: 2325 kWh/a
EINSATZBEREICH
Einsatzgrenze Temperatur TK, Kühlen, min.: -15 °C
Einsatzgrenze Temperatur TK, Kühlen, max.: 46 °C
Einsatzgrenze Temperatur TK, Heizen, min.: -20 °C
Einsatzgrenze Temperatur TK, Heizen, max.: 24 °C
ELEKTRISCHE DATEN UND ANSCHLÜSSE
Netzspannung, Nenn: 230 V
Netzphase: 1 Ph
Netzfrequenz: 50 Hz
Betriebsstrom, Nenn, Kühlen: 12,40 A
Betriebsstrom, Nenn, Heizen: 10,90 A
Anlaufstrom: 5 A
Betriebsstrom, max.: 21 A
Leistungsaufnahme Kühlen, Nenn: 2,70 kW
Leistungsaufnahme Kühlen, min.: 0,48 kW
Leistungsaufnahme Kühlen, max.: 3,65 kW
Leistungsaufnahme Heizen, Nenn: 2,38 kW
Leistungsaufnahme Heizen, min.: 0,37 kW
Leistungsaufnahme Heizen, max.: 2,90 kW
Absicherung, min.: 25 A
Absicherung, Charakteristik: träge
Anzahl Adern Strom, min.: 3x
Kabelquerschnitt Stromleitung, min.: 4 mm²
Anzahl Adern IG - AG, min.: 4x
Kabelquerschnitt IG - AG-Leitung, min.: 1,50 mm²
Schutzklasse: IP X4
EINSATZBEREICH LEITUNGEN
Kältemittelleitungslänge gesamt, max.: 75 m
Höhendifferenz AG höher IG, max.: 20 m
Höhendifferenz AG tiefer IG, max.: 20 m
KÄLTEKREISLAUF
Kältemittel Typ: R32
Kältemittel-Vorfüllmenge: 2,98 kg
Kältemittel-Vorfüllmenge f. Leitungslänge: 40 m
Kältemittel-Nachfüllmenge pro m Flüssigkeitsleitung, D6: 0,02 kg/m
Anzahl Verdichter: 1 Stk
Kältemaschinenöl Typ: M-MB75
Kältemaschinenöl Menge: 0,68 l
VENTILATOR
Anzahl Ventilatoren: 1 Stk
Luftvolumenstrom Kühlen, max.: 4500 m³/h
Luftvolumenstrom Heizen, max.: 4500 m³/h
SCHALLANGABEN
Schalldruckpegel Kühlen: 54 dB(A)
Schalldruckpegel Heizen: 59 dB(A)
Schalldruckpegel Kühlen, Silent: 49 dB(A)
Schalldruckpegel Heizen, Silent: 50 dB(A)
Schallleistungspegel Kühlen: 67 dB(A)
Schallleistungspegel Heizen: 72 dB(A)
ABMESSUNGEN
Höhe Korpus mit Teilen: 945 mm
Breite Korpus mit Teilen: 968 mm
Tiefe Korpus mit Teilen: 340 mm
ANSCHLÜSSE
Anschlusstyp Flüssigkeitsleitung: Bördelanschluss
Durchmesser Flüssigkeitsleitung: 6 mm
Durchmesser Flüssigkeitsleitung Zoll: 1/4"
Anschlusstyp Sauggasleitung: Bördelanschluss
Durchmesser Sauggasleitung: 10 mm
Durchmesser Sauggasleitung Zoll: 3/8"
